Heliograf (měřicí přístroj)

Z Multimediaexpo.cz

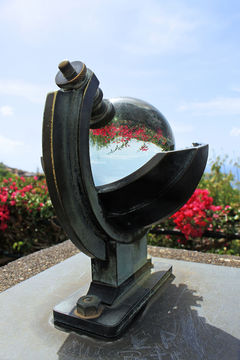

Heliograf (2012)

Heliograf je jednoduchý přístroj, který slouží pro měření délky denního svitu, nikoliv však intenzity záření Slunce. Jeho hlavní součástí je skleněná koule, působící jako čočka - spojka, která soustřeďuje paprsky do jednoho místa, takže dochází k propálení stopy na měrnou pásku umístěnou za čočkou.

Popis principu

Přestože má přístroj přídomek „graf“ nemá v sobě hodinový strojek, nepotřebuje ho. Čas se odečítá při pohybu Země kolem její osy (24 hodin). Čočka je umístěna v ohniskové vzdálenosti od misky; na misce jsou tři různé zářezy. První, v nejnižší poloze, je nejdelší. Používá se pro letní měření, kdy je nejdelší doba svitu. Druhý se nazývá rovnodennostní a používá se v době 3 týdny před rovnodenností a tři týdny po rovnodennosti. Poslední, třetí zářez je umístěn v nejvyšší poloze, nejkratší, používá se v zimním období, kdy je nejkratší doba slunečního svitu. Miska je rozdělena polední ryskou, která umožňuje nastavit přístroj k polednímu měření. Heliograf je opatřen třemi stavěcími šrouby a libelou, což zajišťuje urovnání do vodorovné polohy. Heliograf se umisťuje na 1 metr vysoký zděný podstavec, otevřenou stranou misky k jižní světové straně.

Měření

Výměna měřící pásky probíhá každý den v 7:00 hodin ráno. V Česku se měrná páska se odesílá k vyhodnocení do Českého hydrometeorologické ústavu, kde údaje z jedné lokality vyhodnocuje stálá skupina pracovníků. Délka slunečního svitu pro určitou lokalitu je zaznamenávaná v meteorologických atlasech.
